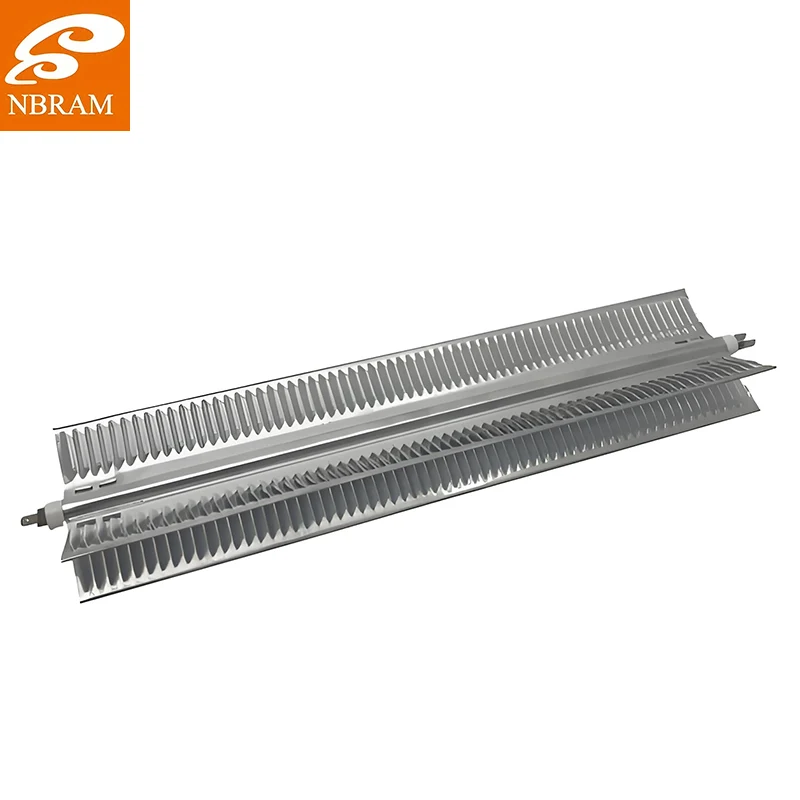

Quando i vincoli di spazio richiedono la massima superficie di riscaldamento con un ingombro minimo mantenendo un trasferimento termico efficiente, il tubo riscaldante in alluminio a forma di X di NBRAM offre la soluzione geometrica perfetta che supera i tradizionali elementi riscaldanti diritti. Avendo progettato sistemi di riscaldamento per apparecchiature per la lavorazione della plastica dove ogni millimetro conta, posso confermare che questi non sono semplici elementi riscaldanti: sono moltiplicatori dell'efficienza termica che trasformano spazi compatti in potenti zone di riscaldamento. Questi innovativi tubi riscaldanti sono dotati di profili in alluminio estruso di precisione con filo di resistenza incorporato, rapporto superficie-volume ottimizzato che massimizza la dissipazione del calore e l'esclusiva sezione trasversale a X che fornisce rigidità strutturale offrendo quattro superfici riscaldanti invece di una. Che tu stia acquistando soluzioni di riscaldamento per macchine per lo stampaggio a iniezione, attrezzature per l'imballaggio o forni industriali, i tubi riscaldanti in alluminio a forma di X di NBRAM offrono le prestazioni termiche e l'efficienza dello spazio che i riscaldatori convenzionali semplicemente non possono eguagliare. Ordina queste meraviglie geometriche del riscaldamento per applicazioni in cui l'efficienza termica e l'ottimizzazione dello spazio sono ugualmente fondamentali.
Dopo aver lottato con gli elementi riscaldanti convenzionali che occupavano troppo spazio o fornivano una superficie riscaldante insufficiente, scoprire i tubi riscaldanti in alluminio a forma di X è stato come trovare la soluzione perfetta alle sfide spaziali dell'ingegneria termica. I tubi riscaldanti in alluminio a forma di X di NBRAM rappresentano una svolta geometrica nella tecnologia di riscaldamento: non sono semplici elementi riscaldanti ma sistemi termici ottimizzati in termini di spazio che forniscono quattro superfici riscaldanti nell'ingombro di un singolo elemento tradizionale. Ciò che rende questi componenti così rivoluzionari è la loro capacità di fornire una superficie significativamente maggiore senza aumentare le dimensioni complessive, consentendo agli ingegneri di ottenere prestazioni termiche che normalmente richiederebbero più riscaldatori convenzionali. La struttura in alluminio garantisce una rapida risposta termica e un'eccellente distribuzione del calore, mentre la sezione trasversale unica offre vantaggi strutturali che semplificano il montaggio e l'integrazione in assiemi complessi.
Il punto in cui il tubo riscaldante in alluminio a forma di X rivoluziona davvero la gestione termica è nelle applicazioni in cui lo spazio è assolutamente prezioso, ma i requisiti di riscaldamento rimangono impegnativi. Li ho specificati per i riscaldatori per ugelli per stampaggio a iniezione in cui la configurazione a X si avvolge perfettamente attorno al canale di fusione, fornendo un riscaldamento uniforme da tutti i lati pur mantenendo il fattore di forma compatto richiesto dai progettisti di stampi. Le quattro superfici riscaldanti aumentano notevolmente l'efficienza del trasferimento di calore rispetto ai riscaldatori rotondi o piatti: abbiamo misurato miglioramenti dell'uniformità della temperatura fino al 40% nelle applicazioni di lavorazione della plastica. La rigidità strutturale della forma a X consente inoltre a questi riscaldatori di funzionare come elementi strutturali nell'assemblaggio, riducendo la necessità di staffe di supporto aggiuntive. Recentemente, li abbiamo implementati nei macchinari per l'imballaggio dove forniscono riscaldamento simultaneo a più ganasce sigillanti da un'unica unità compatta: il risparmio di spazio ha consentito al nostro cliente di aggiungere due stazioni di sigillatura aggiuntive all'interno dello stesso ingombro della macchina.
Il processo di produzione del tubo riscaldante in alluminio a forma di X rappresenta un'affascinante intersezione tra metallurgia, ingegneria elettrica e tecnologia di estrusione di precisione. Iniziamo con billette di alluminio di elevata purezza selezionate appositamente per le loro proprietà di conduttività termica e caratteristiche di estrusione. La composizione della lega di alluminio è fondamentale: utilizziamo leghe 6063 o 6061 che forniscono il perfetto equilibrio tra conduttività termica, resistenza meccanica e prestazioni di estrusione.
Il processo di estrusione è il luogo in cui avviene la magia. Le nostre matrici di estrusione progettate su misura creano il preciso profilo a X con quattro bracci uguali che devono mantenere la stabilità dimensionale per tutta la lunghezza dell'elemento riscaldante. La temperatura e la velocità di estrusione sono attentamente controllate per garantire struttura del grano e finitura superficiale coerenti. Ho passato ore ad osservare il processo di estrusione, regolando i parametri per frazioni di gradi e millimetri al minuto per ottenere la perfetta consistenza del profilo.
Dopo l'estrusione, i profili in alluminio vengono sottoposti a lavorazioni meccaniche di precisione per creare i canali per il filo di resistenza. Utilizziamo fresatrici CNC che tagliano le scanalature del filo con tolleranze di ±0,05 mm, fondamentali per garantire un posizionamento coerente del filo e una distribuzione del calore. La geometria della scanalatura è ottimizzata per fornire la massima area di contatto tra il filo di resistenza e l'alluminio mantenendo l'isolamento elettrico.
Il processo di installazione del filo di resistenza richiede attrezzature specializzate e tecnici qualificati. Utilizziamo fili di resistenza in nichel-cromo o ferro-cromo-alluminio avvolti con precisione su valori di resistenza specifici. Il filo viene posato con cura nelle scanalature e fissato temporaneamente prima del processo di compattazione finale.
La fase di compattazione è quella in cui il tubo riscaldante raggiunge la sua integrità strutturale finale. Utilizziamo la pressatura idrostatica che applica una pressione uniforme da tutte le direzioni, garantendo un perfetto contatto tra il filo di resistenza e l'alluminio eliminando eventuali spazi d'aria che creerebbero punti caldi. I livelli di pressione e la durata sono attentamente calibrati in base alla specifica lega di alluminio e al tipo di filo.
Le fasi finali della produzione comprendono il collegamento del terminale, il test di isolamento e l'applicazione del rivestimento protettivo. Utilizziamo rivestimenti ceramici ad alta temperatura che forniscono isolamento elettrico consentendo allo stesso tempo un efficiente trasferimento di calore. Ogni tubo riscaldante completato viene sottoposto a rigorosi test elettrici, tra cui la verifica della resistenza, il test della rigidità dielettrica e la misurazione della resistenza di isolamento.
Il controllo di qualità comprende l'analisi delle immagini termiche in cui azionamo il tubo di riscaldamento e utilizziamo telecamere a infrarossi per verificare la distribuzione uniforme della temperatura su tutte e quattro le superfici. Eseguiamo anche test di cicli termici per garantire affidabilità a lungo termine e resistenza alla fatica termica.
Esaminiamo le specifiche tecniche che definiscono le prestazioni del tubo riscaldante in alluminio a forma di X. I tubi a forma di X di NBRAM presentano in genere dimensioni della sezione trasversale che vanno da 15 mm × 15 mm a 40 mm × 40 mm, con lunghezze standard da 200 mm a 2000 mm. Le densità di potenza variano da 1,5 W/cm² a 6,0 W/cm² a seconda dei requisiti applicativi specifici. Le temperature di esercizio raggiungono i 450°C con superfici in alluminio, mentre il filo di resistenza interno può resistere a temperature fino a 1200°C. I valori di tensione coprono tensioni industriali standard da 120 V a 480 V CA, con valori di resistenza personalizzati per ottenere uscite di potenza specifiche. La lega di alluminio fornisce una conduttività termica di circa 200 W/m•K, garantendo un efficiente trasferimento di calore dal filo di resistenza alla superficie riscaldata. L'isolamento elettrico tra il filo della resistenza e il corpo in alluminio supera i 100 MΩ a 500 V CC, con rigidità dielettrica nominale di 1500 V CA per un minuto.
